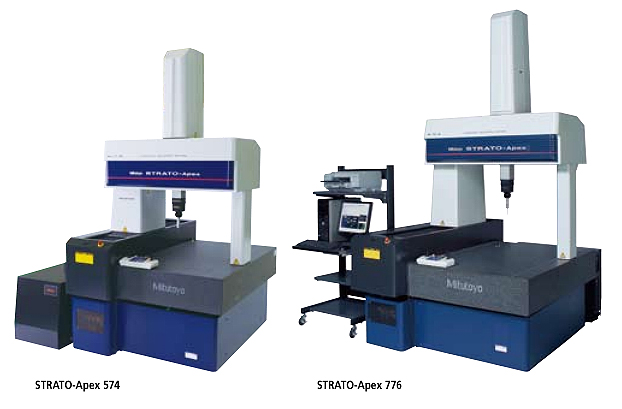

三坐標測量機STRATO Apex 500/700系列

?高精度、高移動速度和加速度

?高精度三豐專用線性編碼器

全國熱線

0512-5523-2818

產品特點 product feature

高精度、高移動速度和加速度 ?STRATO-Apex 系列是高精度 CNC 三坐標測量機，本系列在所有軸向?qū)к壣习惭b強剛性空氣軸承以確保實現高精度、高移動速度和加速度。高精度三豐專用線性編碼器 ?檢測各軸位置的標尺配有高精度三豐專用線性編碼器，具有極高的檢測功能和高精度控制功能，通過各種結構，控制，零件加工和組裝等技術實現高精度測量。

項目/型號			STRATO-Apex 574	STRATO-Apex 776	STRATO-Apex 7106
測量范圍	x軸		500mm	700mm
	y軸		700mm	700mm	1000mm
	z軸		400mm	600mm
測量方法			線性編碼器
驅動速度	CNC 模式		驅動速度 : 各軸 8 - 300mm/s ( 最大合成速度 : 519mm/s ）
			( 測量速度 ) 1 - 3mm/s
	J/S 模式		驅動速度 0 - 80mm/s
			測量速度 0 - 3mm/s
			精細定位速度 0.05mm/s
驅動加速度			每軸 1330mm/s2 ( 最大合成加速度 :2310mm/s2 ）	每軸 1500mm/s2 ( 最大合成加速度 : 2598mm/s2 ）
分辨力			0.00005mm	0.00002mm
可確保精度的溫度環境	溫度范圍		18 - 22oC	19 - 21oC
	溫度變化	每小時	1.0oC
		每24小時	2.0oC
	溫度梯度	垂直/水平	1.0oC/m
導向系統			各軸均采用氣浮軸承 ( 靜壓氣浮軸承）
工作臺	材料		花崗巖
	尺寸 ( 工作臺表面）		676 × 1420mm	880 × 1420mm	880 × 1720mm
	緊固用螺釘孔		M8 × 1.25
最大測量高度			560mm	770mm
最大負載			180kg	500kg	800kg
重量 ( 包括減振平臺和控制器）			1530kg	1895kg	2180kg
電源規格 ( 包括測頭接口選件）			電源電壓 : AC100-120/200-240V ±10%; 電源容量 : 700 VA ( 其中 170 VA 用于測頭可選接口）
空氣供給	氣壓		0.4 Mpa
	消耗量		60L/min 正常情況下 ( 空氣源 : 至少 120L/min ）
注：雖然天然石材測量表面會根據石材的來源而有所差異，但其材料本身的高穩定性還是被廣泛所應用。
